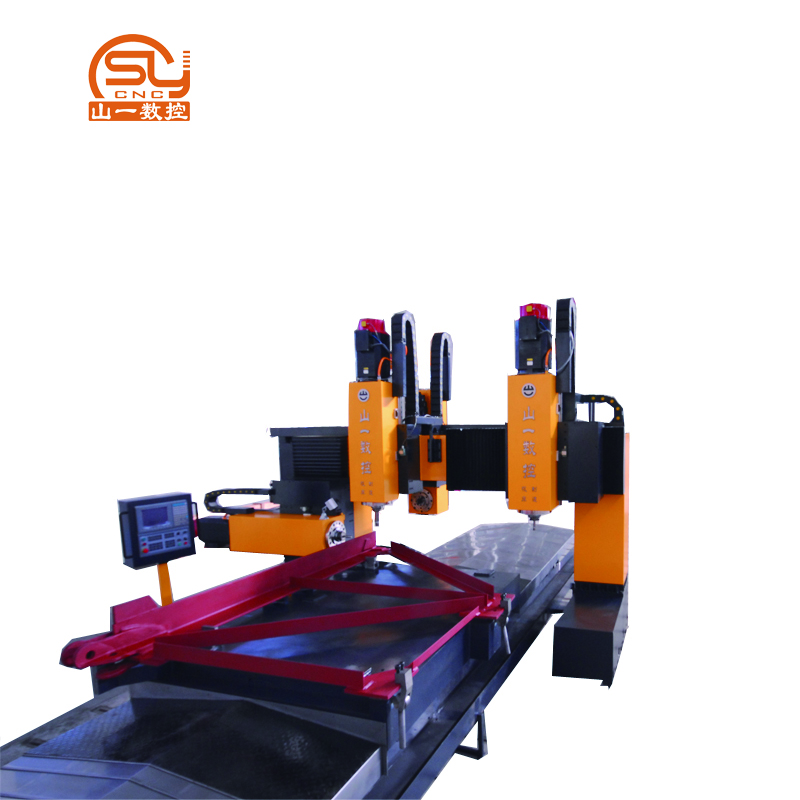

XKT2321A-00片装塔机标准节数控加工机床


该机床为工作台移动式镗铣床,是针对片装建筑塔机标准节专门开发的数控机床,可对标准节单支在一次装夹中进行钻、镗、铣等工序的加工。完成标准节单支所有销孔,连接孔及端面的精确加工。




电子邮件 产品咨询
技术参数 technical parameter

产品视频:

片装塔机视频①:http://v.youku.com/v_show/id_XMzkzMDU5NTU3Ng==.html?spm=a2h0j.11185381.listitem_page1.5~A

片装塔机视频②:http://www.iqiyi.com/w_19s2njsogl.html

片装塔机视频③:http://www.iqiyi.com/w_19s2k76l25.html

一丶用途

该机床为工作台移动式镗铣床,是针对片装建筑塔机标准节专门开发的数控机床,可对标准节单支在一次装夹中进行钻、镗、铣等工序的加工。完成标准节单支所有销孔,连接孔及端面的精确加工。

二丶主要性能

本机床结构布局合理,外形美观,在三个方向都配有主轴,X向,Y向和Z向导轨采用大规格线性滚动导轨,运动灵敏度高。纵向,横向和垂向采用精密齿条齿轮传动。整机刚性好,稳定性;具有针对性强,高效率、高精度的显著特点。

本机床控制系统采用台湾新代数控系统和日本安川交流伺服电机。

数控系统采用人机会话,菜单选择及后台编辑,编程功能丰富,易学;内存容量大,诊断功能完备,报警信息显示,维护方便;具有螺距补偿,刀具补偿功能。

也可根据用户要求更换其他任意品牌的数控系统。

刀具可实现自动装卸。

采用定时润滑装置。



项目

单位

参数

工作台面积(宽X长

mm²

2108x2940

各主轴锥孔序号

BT50

各主轴转速范围

r/min

10-1000

上主轴端面到工作台的距离

mm

289-789

上主轴扭矩

Nm

160

侧主轴1端面到工作台中心距离

mm

880-1380

侧主轴扭矩

Nm

160

后主轴扭矩

Nm

437

三项行程

X向

mm

3060

Y向

mm

2177

W向

mm

300

Z向

mm

500

V向

mm

500

三项进给速度范围

纵向

mm/min

10-10000

横向

mm/min

10-4000

垂向

mm/min

10-3000

伺服主轴电机功率

Kw

25x3

变频电机功率

Kw

11

伺服进给电机

纵向

Nm

18.6

横向

Nm

18.6x3

垂向

Nm

18.6x3

定位精度

mm

0.02/1000

重复定位精度

mm

0.02

工作台最大承重

T

40
